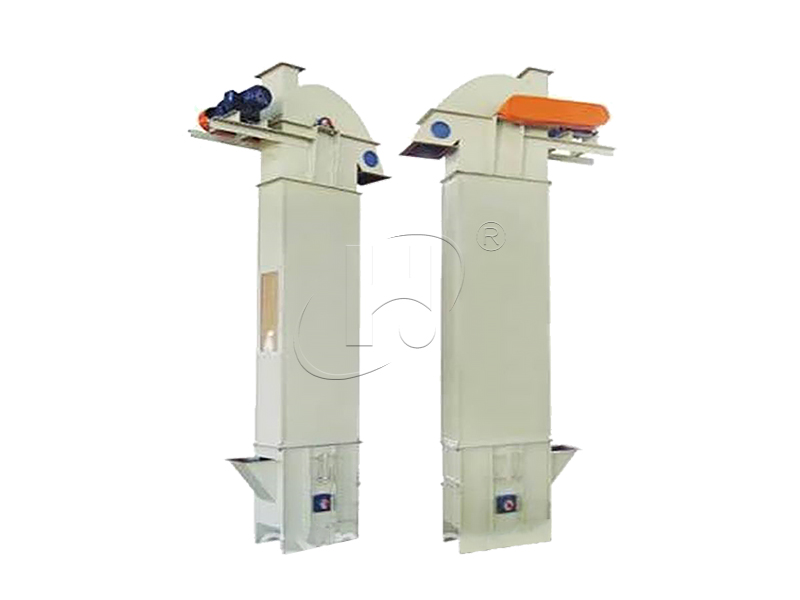

TD/TH/NE斗式提升機

新鄉市散料提升輸送設備工程技術研究中心

產品描述：

垂直斗式提升機是一種通過連續運行的牽引構件（皮帶、鏈條或橡膠帶）帶動料斗，實現物料從低處向高處垂直輸送的工業設備。其核心工作原理為“裝載-提升-卸...

可根據客戶需求和實際情況定制加工，推薦相應的產品

全國咨詢熱線：400-801-5611
152-3738-5268

5分鐘人工響應

24小時免費提供方案

免費選型服務

獲取報價
在線咨詢

產品詳情

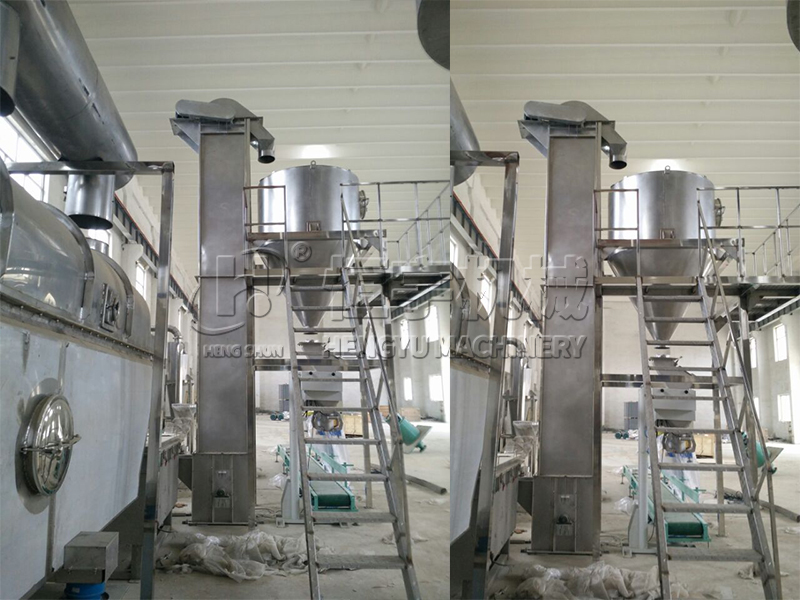

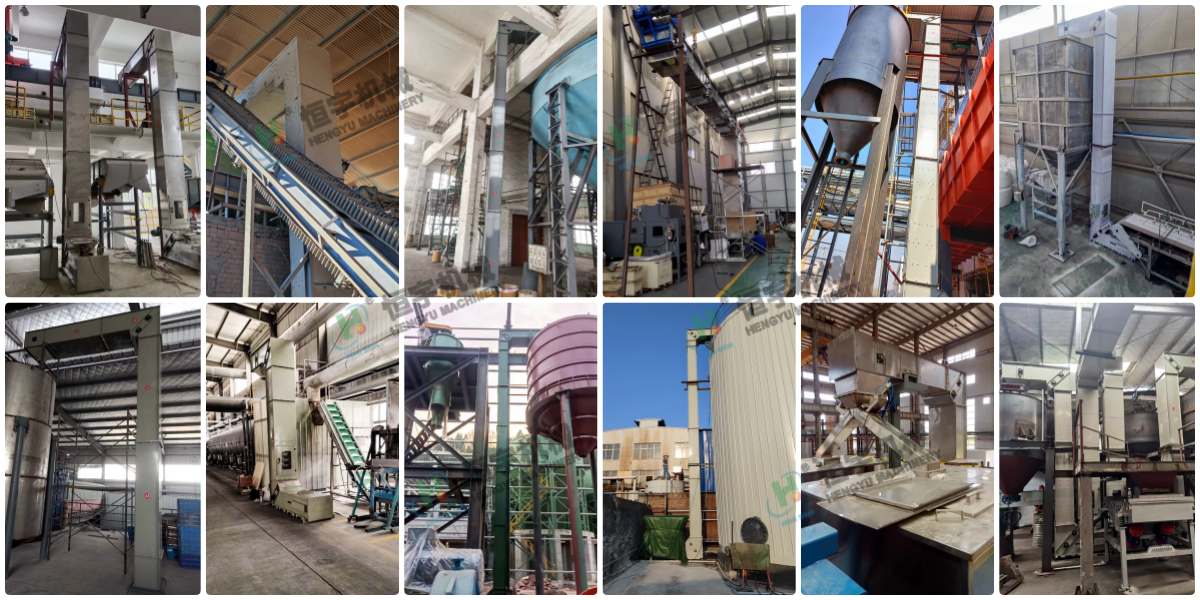

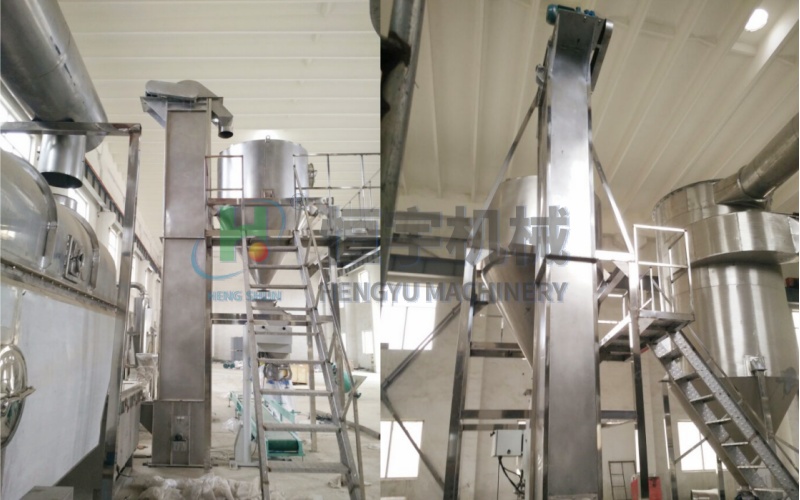

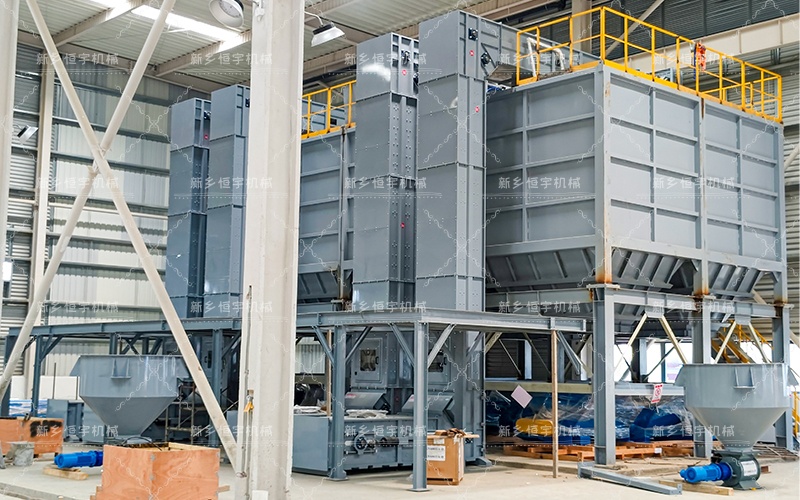

斗式提升機客戶現場

垂直斗式提升機是一種通過連續運行的牽引構件（皮帶、鏈條或橡膠帶）帶動料斗，實現物料從低處向高處垂直輸送的工業設備。其核心工作原理為“裝載-提升-卸料”循環：物料從底部進料口進入料斗后，隨牽引構件垂直提升至頂部，通過離心力或重力作用從卸料口排出，完成連續輸送。

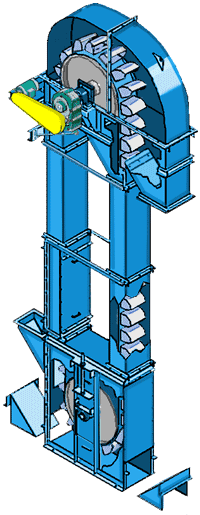

工作原理

　　料斗把物料從下面的儲藏中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪后向下翻轉，斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼，以減少斗式提升機中粉塵飛揚。

　　斗式提升機：適用于低處往高處提升，供應物料通過振動臺投入料斗后機器自動連續運轉向上運送。

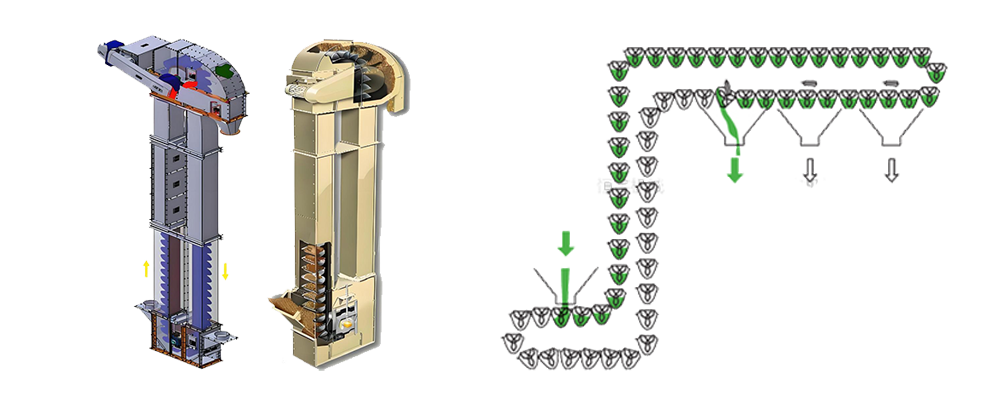

工作原理

技術參數

型號				TH160		TH200		TH250		TH315		TH400		TH500		TH630
料斗形式				ZH	SH	ZH	SH	ZH	SH	ZH	SH	ZH	SH	ZH	SH	ZH	SH
輸送量m3/h		普通型		15	25	18	29	31	48	35	60	60	94	75	118	114	185
		改進型		-	-	-	-	-	-	46	80	80	125	100	157	152	246
料斗	斗寬mm			160		200		250		315		400		500		630
	斗容L			1.2	1.9	1.5	2.4	3.0	4.6	3.75	6.0	5.9	9.5	9.3	15.0	14.6	23.6
	斗距mm		普通型	500						512				688
			改進型	-						384				516
鏈條	圓鋼(直徑×節距)mm			14×50						18×64				22×86
	環數		普通型	9						7				7
			改進型	-						5				5
料斗運行速度m/s				1.2						1.4				1.5
主鏈輪節圓直徑mm				300		365		520		630		710		800		900
主軸轉速r/min				69.71		63.22		44.11		42.5		37.6		35.8		31.8
*物料大塊度mm**				20		25		30		35		40		50		60
